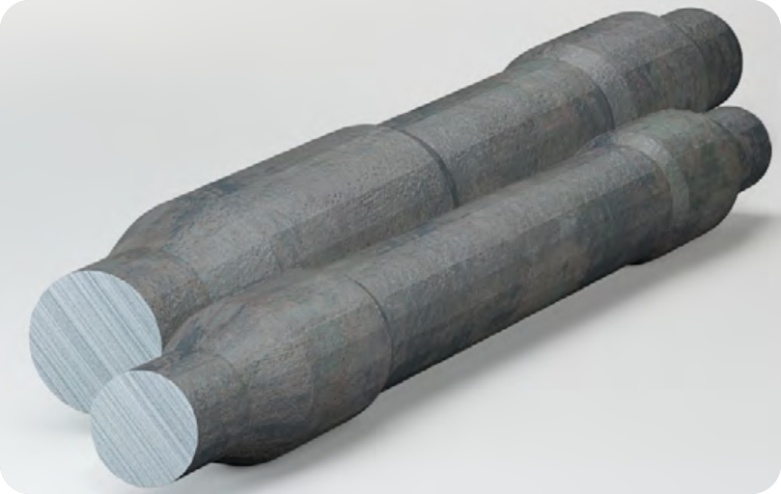

Черновые вагонные и локомотивные оси


Склад железнодорожных осей на 25.01.2017. Скачать файл.
  • Производство осей из собственной заготовки.
  • Производство методом ковки на РКМ.
  • Широкий ассортимент осей: вагонные, локомотивные, трамвайные, оси для вагонов метрополитена, оси для инновационных вагонов.
  • Получение уникальных свойств методом электрошлакового переплава.
Номенклатура черновых вагонных сетей
Чертеж Тип оси по ГОСТ 22780-93 Характеристика Основные размеры, мм Масса черновой оси, кг
D шейки D ср. части D подст. части Длина
РКВ-1-01 РУ1Ш Ось с конической средней частью (максимальная нагрузка 23,5 т) 150 185 210 2 224 527
РКВ-1-02 - Ось с цилиндрической средней частью (максимальная нагрузка 25 т) 165 210 225 2 255 611
РКВ-1-03 РУ1Ш Ось с цилиндрической средней частью для скоростных вагонов 152 194 213 2 290 568
РКВ-1-04 РУ1Ш Ось с цилиндрической средней частью центрованная (максимальная нагрузка 23,5 т) 145 187 210 2 220 496
РКВ-1-07 РУ1Ш Ось с цилиндрической средней частью (максимальная нагрузка 23,5 т) 145 187 210 2 220 496
РКВ-1-09 РМ5 Ось с цилиндрической средней частью для моторных вагонов электропоездов 155 200 221 2 480 628
РКВ-1-10 РУ1Ш Ось с конической средней частью центрованная (максимальная нагрузка 23,5 т) 150 185 210 2 220 526
РКВ-1-12 РУ1 Ось с конической средней частью для пассажирских вагонов (максимальная нагрузка 23,5 т) 148 187 210 2 370 548
РКВ-1-17 - Ось немоторная для высокоскоростных электропоездов с внутренним отверстием 170 230 - 2 340 670
РКВ-1-18 - Ось моторная для высокоскоростных электропоездов с внутренним отверстием 170 205 240 2 340 649
Номенклатура черновых локомотивных сетей
Чертеж Обозначение чистовой оси Основные размеры, мм Масса черновой оси, кг
D шейки D сред. части D подст. части Длина
РКЛ-2-2 8ТС.205.412 160 218 251 2430 665
РКЛ-2-3 Э12 (8ТН.205.792) 210 235 275 2550 985
РКЛ-2-4 8ТН.205.813 195 220 250 2550 840
РКЛ-2-5 8ТС.205.203 195 215 245 2550 840
РКЛ-2-6 8ТС.205.382 195 252 275 2550 1040
РКЛ-2-7 2ЭС5 165 212 250 2416 805
РКЛ-2-8 8ТС.205.227 178 218 250 2610 845
РКЛ-3-1 2ЭС6.31.110.001 195 235 255 2475 890
РКЛ-3-2 017.35.10.001 177 232 255 2550 865
РКЛ-3-3 2ЭС10.31.111.001 195 256 270 2475 1065
РКЛ-4-1 ЭП2К.31.15.101 175 220 255 2600 810
РКЛ-4-2 ТЭП75.31.15.101 175 225 255 2680 845
ТЭ70.31.15.101 - -
РКЛ-5-1 11-587-120 195 240 275 2492 985

Черновые железнодорожные оси изготавливаются из стали ОС в соответствии с ГОСТ 31334-2007 методом ковки на радиально-ковочной машине, что обеспечивает повышенное качество готового изделия. На производимые оси имеются сертификаты соответствия и разрешение на применение знака соответствия системе сертификации.

Существует возможность отгрузки готовой продукции малыми партиями. За 9 лет на «Мотовилинских заводах» освоено 13 типов вагонных и 14 типов локомотивных осей. С 2014 года предприятие имеет сертификаты на производство осей для высокоскоростных электропоездов.

Каталог "Металлургическая продукцияскачать.
